Сеть FDDI
Сеть FDDI (от английского Fiber Distributed Data Interface, оптоволоконный распределенный интерфейс данных) - это одна из новейших разработок стандартов локальных сетей. Стандарт FDDI, предложенный Аме-
риканским национальным институтом стандартов ANSI (спецификация ANSI X3T9.5), изначально ориентировался на высокую скорость передачи (100 Мбит/с) и на применение перспективного оптоволоконного кабеля (длина волны света - 850 нм). Поэтому в данном случае разработчики не были стеснены рамками стандартов, ориентировавшихся на низкие скорости и электрический кабель.
Выбор оптоволокна в качестве среды передачи определил такие преимущества новой сети, как высокая помехозащищенность, максимальная секретность передачи информации и прекрасная гальваническая развязка абонентов. Высокая скорость передачи, которая в случае оптоволоконного кабеля достигается гораздо проще, позволяет решать многие задачи, недоступные менее скоростным сетям, например, передачу изображений в реальном масштабе времени. Кроме того, оптоволоконный кабель легко решает проблему передачи данных на расстояние нескольких километров без ретрансляции, что позволяет строить гораздо большие по размерам сети, охватывающие даже целые города и имеющие при этом все преимущества локальных сетей (в частности, низкий уровень ошибок). И хотя к настоящему времени аппаратура FDDI не получила еще широкого распространения, ее перспективы очень неплохие.
За основу стандарта FDDI был взят метод маркерного доступа, предусмотренный международным стандартом IEEE 802.5 Token-Ring. Небольшие отличия от этого стандарта определяются необходимостью обеспечить высокую скорость передачи информации на большие расстояния. Топология сети FDDI - это кольцо, причем применяется два разнонаправленных оптоволоконных кабеля, что позволяет в принципе использовать полнодуплексную передачу информации с удвоенной эффективной скоростью в 200 Мбит/с (при этом каждый из двух каналов работает на скорости 100 Мбит/с). Применяется и звездно-кольцевая топология с концентраторами, включенными в кольцо.
Основные технические характеристики сети FDDI следующие.
Как видим, FDDI имеет большие преимущества по сравнению со всеми рассмотренными ранее сетями. Даже сеть Fast Ethernet, имеющая такую же пропускную способность 100 Мбит/с, не может сравниться с FDDI по допустимым размерам сети и допустимому количеству абонентов. К тому же маркерный метод доступа FDDI обеспечивает в отличие от CSMA/CD гарантированное время доступа и отсутствие конфликтов при любом уровне нагрузки.
Отметим, что ограничение на общую длину сети в 20 км связано не с затуханием сигналов в кабеле, а с необходимостью ограничения времени полного прохождения сигнала по кольцу для обеспечения предельно допустимого времени доступа. А вот максимальное расстояние между абонентами (2 км при многомодовом кабеле) определяется как раз затуханием сигналов в кабеле (оно не должно превышать 11 дБ). Предусмотрена также возможность применения одномодового кабеля, и в этом случае расстояние между абонентами может достигать 45 километров, а полная длина кольца - 100 километров.
Имеется и реализация FDDI на электрическом кабеле (CDDI — Copper Distributed Data Interface или TPDDI - Twisted Pair Distributed Data Interface). При этом используется кабель категории 5 с разъемами RJ-45. Максимальное расстояние между абонентами в этом случае должно быть не более 100 м. Стоимость оборудования сети на электрическом кабеле в несколько раз меньше. Но эта версия сети уже не имеет столь очевидных преимуществ перед своими конкурентами, как изначальная FDDI.
Таблица 5.1. Код 4В/5В
| Информация | Код4В/5В | Информация | Код4В/5В |
| 0000 | НПО | 1000 | 10010 |
| 0001 | 01001 | 1001 | 10011 |
| 0010 | 10100 | 1010 | 10110 |
| ООП | 10101 | 1011 | 10111 |
| 0100 | 01010 | 1100 | пою |
| 0101 | 01011 | 1101 | поп |
| 0110 | 01110 | 1110 | 11100 |
| 0111 | 01111 | 1111 | 11101 |
Для передачи данных в FDDI применяется уже упоминавшийся в первой главе код 4В/5В (см. табл. 5.1), специально разработанный для этого стандарта. Он обеспечивает скорость передачи 100 Мбит/с при пропускной способности кабеля 125 миллионов сигналов в секунду (или 125 МБод), а не 200 МБод, как в случае кода Манчестер-П. При этом каждым четырем битам передаваемой информации (каждому полубайту, или нибблу) ставится в соответствие пять передаваемых по кабелю битов. Это позволяет приемнику восстанавливать синхронизацию приходящих данных один раз на четыре принятых бита, то есть достигается компромисс между простейшим кодом NRZ и самосинхронизирующимся на каждом бите коде Манчестер-И.
Стандарт FDDI для достижения высокой гибкости сети предусматривает включение в кольцо абонентов двух типов.
Кроме собственно абонентов (компьютеров, терминалов и т.д.), в сети используются связные концентраторы (Wiring Concentrators), включение которых позволяет собрать в одно место все точки подключения с целью контроля за работой сети, диагностики неисправностей и упрощения реконфигурации. При применении кабелей разных типов (например, оптоволоконного кабеля и витой пары) концентратор выполняет также функцию преобразования электрических сигналов в оптические и наоборот. Концентраторы также бывают двойного подключения (DAC - Dual-Attachment Concentrator) и одинарного подключения (SAC - Single-Attachment Concentrator).
Пример простейшей конфигурации сети FDDI представлен на рис. 5.13.

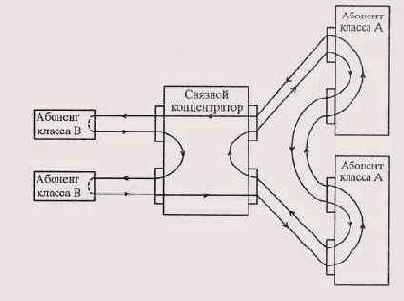

Рис. 5.13. Пример конфигурации сети FDDI
FDDI определяет четыре типа портов абонентов (станций).

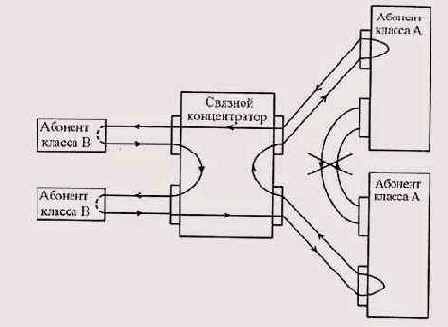

Стандарт FDDI предусматривает также возможность реконфигурации сети с целью сохранения ее работоспособности в случае повреждения кабеля (рис. 5.14). В показанном на рисунке случае поврежденный участок кабеля исключается из кольца, но целостность сети при этом не нарушается вследствие перехода на одно кольцо вместо двух (то есть абоненты класса А начинают работать как абоненты класса В).
Рис. 5.14. Реконфигурация сети FDDI при повреждении кабеля
В отличие от метода доступа, предлагаемого стандартом IEEE 802.5, в FDDI применяется так называемая множественная передача маркера. Если в случае сети Token-Ring новый (свободный) маркер передается абонентом только после возвращения к нему его пакета, то в FDDI новый маркер передается абонентом сразу же после окончания передачи им пакета. Последовательность действий здесь следующая.
Одновременно каждый абонент ведет свой отсчет времени, сравнивая реальное время обращения маркера (TRT) с заранее установленным контрольным временем его прибытия (РТТ). Если маркер возвращается раньше, чем установлено РТТ, то делается вывод, что сеть загружена мало, и, следовательно, абонент может спокойно передавать всю свою информацию. Если же маркер возвращается позже, чем установлено РТТ, то сеть загружена сильно, и абонент может передавать только самую необходимую информацию. При этом величины контрольного времени РТТ могут устанавливаться различными для разных абонентов. Такой механизм позволяет абонентам гибко реагировать на загрузку сети и автоматически поддерживать ее на оптимальном уровне.
Стандарт FDDI в отличие от стандарта IEEE 802.5 не предусматривает возможности установки приоритетов пакетов и резервирования. Вместо этого все абоненты разделяются на две группы: асинхронные и синхронные. Асинхронные абоненты - это те, для которых время доступа к сети не слишком критично. Синхронные — это те, для которых время доступа должно быть жестко ограничено. В стандарте предусмотрен специальный алгоритм, обслуживающий эти типы абонентов.
Форматы маркера (рис. 5.15) и пакета (рис. 5.16) сети FDDI несколько отличаются от форматов, используемых в сети Token-Ring. Назначение полей следующее.
Рис. 5.15. Формат маркера FDDI

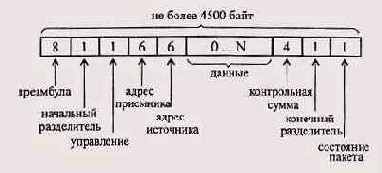

Рис. 5.16. Формат пакета FDDI
Формат байта управления сети FDDI следующий (рис. 5.17):
Рис. 5.17. Формат байта управления
В заключение отметим, что несмотря на очевидные преимущества FDDI данная сеть не получила пока широкого распространения, что связано главным образом с высокой стоимостью ее аппаратуры (порядка тысячи долларов). Основная область применения FDDI сейчас - это базовые, опорные (Backbone) сети, объединяющие несколько сетей. Применяется FDDI и для соединения мощных рабочих станций или серверов, требующих высокоскоростного обмена. Предполагается, что сеть Fast Ethernet может потеснить FDDI, однако преимущества оптоволоконного кабеля, маркерного метода управления и рекордный допустимый размер сети ставят в настоящее время FDDI вне конкуренции. А в тех случаях, когда стоимость аппаратуры имеет решающее значение, можно на некритичных участках применять версию FDDI на основе витой пары (TPDDI). К тому же стоимость аппаратуры FDDI может сильно уменьшится с увеличением объема ев выпуска.
