Аппаратура ASE-TX

Схема объединения компьютеров в сеть 100BASE-TX практически ничем не отличается от схемы в случае 10BASE-T (рис. 8.15). Однако в этом случае необходимо применение кабелей с неэкранированными витыми парами (UTP) категории 5 или выше.

Для присоединения кабелей так же, как и в случае 10BASE-T, используются 8-контактные разъемы типа RJ-45. Но эти разъемы (категории 5) несколько отличаются от разъемов категории 3. Как и для 10BASE-T, длина кабеля не может превышать 100 м, используется топология «пассивная звезда» с концентратором в центре. Только сетевые адаптеры должны быть Fast Ethernet, и концентратор должен быть рассчитан на подключение сегментов 100BASE-TX. Именно поэтому рекомендуется при установке сети 10BASE-T сразу же прокладывать кабель категории 5. Между адаптерами и кабелями сети могут включаться выносные трансиверы.

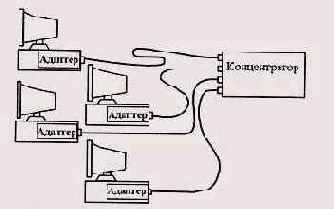

Рис. 8.15. Схема объединения компьютеров по стандарту 10OBASE-TX

Хотя максимальная длина кабеля как в 10BASE-T, так и в 100BASE-TX равна 100 м, но природа этих ограничений различна. В случае 10BASE-T предельная длина кабеля в 100 м ограничена только качеством кабеля (точнее, затуханием сигнала в нем) и в принципе может быть увеличена при использовании более совершенного кабеля (например, до 150 м). А в случае 100BASE-TX предельная длина 100 м определяется заданными временными соотношениями обмена (установленным ограничением на двойное время прохождения) и не может быть увеличена ни при каких условиях. Поэтому стандарт даже рекомендует ограничиваться длиной сегмента в 90 м, чтобы иметь 10-процентный запас.

Рис. 8.16. Разъем DB-9

Табл. 8.3. Распределение контактов разъема типа RJ-45

Контакт	Назначение	Цвет провода
1	ТХ+	Белый/оранжевый
2	тх-	Оранжевый/белый
3	RX+	Белый/зеленый
4	Не используется
5	Не используется	1
6	RX-	Зеленый/белый
7	Не используется
8	Не используется

Из восьми контактов разъема RJ-45 используется только 4 контакта (табл. 8.3): два для передачи информации (ТХ+ и ТХ-) и два для приема информации (RX+ и RX-).
Передача производится дифференциальными сигналами. Стандарт предусматривает также возможность применения экранированного кабеля с двумя витыми парами проводов (волновое сопротивление - 150 Ом). В этом случае должен применяться 9-контактный экранированный разъем DB-9, он же разъем STP IBM типа 1 (рис. 8.16), такой же, как в сети Token-Ring. Назначение контактов этого разъема приведено в табл. 8.4.

Табл. 8.4. Распределение контактов разъема DB9

Контакт	Назначение	Цвет провода
1	RX+	Оранжевый
2	Не используется
3	Не используется
4	Не используется
5	ТХ+	Красный
6	RX-	Черный
7	Не используется
8	Не используется
9	тх-	Зеленый

Как и в случае 10BASE-T, в сети 100BASE-TX могут использоваться два типа кабеля: прямой и перекрестный (рис. 8.17). Для соединения двух компьютеров без применения концентраторов используется стандартный перекрестный (crossover) кабель. А для присоединения компьютера к концентратору применяется прямой (direct) кабель с соединенными между собой одинаковыми контактами разъемов. Если перекрестное соединение предусмотрено внутри концентратора, то соответствующий порт его должен быть помечен буквой «X». Как видим, здесь все точно так же, как и в случае 10BASE-T.

Для контроля целостности сети в 100BASE-TX предусмотрена передача в интервалах между сетевыми пакетами специальных сигналов (FLP — Fast Link Pulse), выполняющих также функцию автоматического согласования скорости передачи аппаратных средств (Auto-Negotiation).

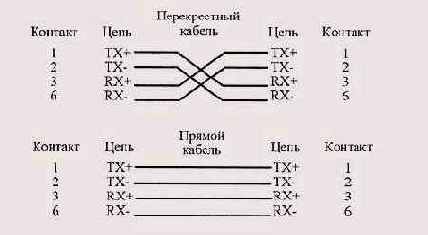

Рис. 8.17. Прямой и перекрестный кабели, применяемые в сегменте 10OBASE-TX
