Аппаратура BASE-FL


Широко использовать оптоволоконный кабель в Ethernet начали сравнительно недавно. Его применение позволило сразу же значительно увеличить допустимую длину сегмента и существенно повысить помехоустойчивость передачи. Немаловажна также и полная гальваническая развязка компьютеров сети, которая достигается здесь без всякой дополнительной аппаратуры, просто в силу специфики среды передачи. Еще одно преимущество оптоволоконных кабелей состоит в возможности плавного перехода на Fast Ethernet, так как пропускная способность оптоволокна позволяет достигнуть не только 100 Мбит/с, но и более высоких скоростей передачи.

Передача информации в данном случае идет по двум оптоволоконным кабелям, передающим сигналы в разные стороны (как и в 10BASE-T). Иногда используются двухпроводные оптоволоконные кабели, содержащие два кабеля в общей внешней оболочке, но чаще — два одиночных кабеля. Вопреки распространенному мнению, стоимость оптоволоконного кабеля не слишком высока (она близка к стоимости тонкого коаксиального кабеля). Правда, в целом аппаратура в данном случае оказывается заметно дороже, так как требует использования дорогих оптоволоконных трансиверов.

Аппаратура 10BASE-FL имеет сходство как с аппаратурой 10BASE5 (здесь тоже применяются внешние трансиверы, соединенные с адаптером трансиверным кабелем), так и с аппаратурой 10BASE-T (здесь также применяется топология «пассивная звезда» и два разнонаправленных кабеля). Схема соединения сетевого адаптера и концентратора показана на рис. 8.11.

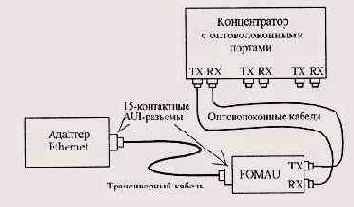

Рис. 8.11. Соединение адаптера и концентратора в 10BASE-FL

Оптоволоконный трансивер называется FOMAU (Fiber Optic MAU). Он выполняет все функции обычного трансивера (MAU), но, кроме того, преобразует электрический сигнал в оптический при передаче и обратно при приеме. FOMAU также формирует и контролирует сигнал целостности линии связи, передаваемый в паузах между передаваемыми пакетами. Целостность линии связи, как и в случае 10BASE-T, индицируется све-тодиодами «Link». Для присоединения трансивера к адаптеру применяется стандартный АШ-кабель, такой же, как и в случае 10BASE5, но длина его не должна превышать 25 м.

Длина оптоволоконных кабелей, соединяющих трансивер и концентратор, может достигать 2 км без применения каких бы то ни было ретрансляторов. Таким образом возможно объединение в локальную сеть компьютеров, находящихся в разных зданиях, сильно разнесенных территориально.

Первоначально оптоволоконная связь применялась преимущественно для связи между репитерами. Поэтому первый стандарт FOIRL (Fiber Optic Inter-Repeater Link), разработанный в начале восьмидесятых, предполагал как раз связь между двумя репитерами на расстояние до 1000 метров. Затем были разработаны оптоволоконные трансиверы для подключения к репитеру отдельных компьютеров и стандарт 10BASE-F, включающий в себя три типа сегментов.

  • 10BASE-FL заменил старый стандарт FOIRL. Он наиболее распространен в настоящее время. Он обеспечивает связь между двумя компьютерами, между двумя репитерами или между компьютером и репитером. Максимальное расстояние - до 2000 м.
  • 10BASE-FB предназначен для синхронного обмена между несколькими репитерами с целью образования базовой распределенной репитерной системы. Максимальное расстояние - до 2000 м. Широкого распространения не получил.
  • 10BASE-FP предназначен для объединения в топологию «пассивная звезда» без использования репитеров до 33 компьютеров (для этого применяются специальные оптические разветвители). Максимальное расстояние от компьютера до разветвителя - до 500 м. Такое сокращение допустимого расстояния объясняется сильным затуханием в разветви-теле. Широкого распространения этот тип сегмента также не получил.
  • Рис. 8.12. ST-разъем для оптоволоконного кабеля



    Стандартный оптоволоконный кабель 10BASE-FL должен иметь на обоих концах оптоволоконные байонетные ST-разъемы, показанные на рис. 8.12 (стандарт BFOC/2.5). Присоединение этого разъема к трансиверу или концентратору не сложнее, чем BNC-разъема в сети 10BASE2. Используются также разъемы типа SC, присоединяемые подобно RJ-45 путем простого вставления в гнездо. Разъемы SC обычно жестко соединены по два для двух кабелей (рис. 8.13). Существуют также разъемы типа MIC FDDI, подобно разъемам SC вставляемые в гнездо. При покупке оборудования надо следить за соответствием разъемов, установленных на кабеле, и ответных разъемов трансиверов или концентраторов.

    В соответствии со стандартом, в 10BASE-FL используется мультимодо-вый кабель и свет с длиной волны 850 нм, хотя в перспективе не исключен переход на одномодовый кабель. Суммарные оптические потери в сегменте (как в кабеле, так и в разъемах) не должны превышать 12,5 дБ. При этом потери в кабеле составляют около 4-5 дБ на километр длины кабеля, а потери в разъеме - от 0,5 до 2,0 дБ (эта величина сильно зависит от качества установки разъема). Только при таких величинах потерь можно гарантировать устойчивую связь на предельной длине кабеля. На практике лучше не рисковать и брать длину кабеля процентов на десять меньше предельной.

    Рис. 8.13. SC-разъем для оптоволоконного кабеля

    Пример соединения компьютеров с помощью оптоволоконного кабеля в топологию «пассивная звезда» показан на рис. 8.14.

    Минимальный набор оборудования для соединения оптоволоконным кабелем двух компьютеров включает в себя следующие элементы:

  • два сетевых адаптера с трансиверными разъемами; "Spisok"> два оптоволоконных трансивера (FOMAU);
  • два трансиверных кабеля;
  • два оптоволоконных кабеля с ST-разъемами (или с SC или с MIC разъемами) на концах.
  • Если требуется соединить больше двух компьютеров, то надо использовать концентратор, имеющий оптоволоконные порты. Каждый компьютер снабжается трансивером и трансиверным кабелем, а также двумя оптоволоконными кабелями с соответствующими разъемами.

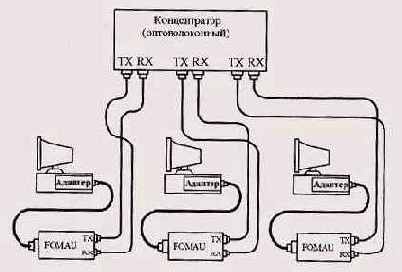

    Рис. 8.14. Объединение компьютеров в сеть по стандарту 10BASE-FL
