Аппаратура BASE-T
Сеть Ethernet на базе витой пары развивается с 1990 года и становится все более популярной. Во многом это объясняется модой, а вовсе не преимуществами витой пары. Ведь оборудование для нее обычно дороже, чем для 10BASE2. Однако 10BASE-T действительно имеет важные достоинства, главное из которых состоит в возможности плавного перехода на Fast Ethernet, чего не могут обеспечить сегменты на коаксиальном кабеле. Повреждение одного из кабелей не ведет к выходу из строя всей сети. Отказы оборудования проще локализовать. К тому же монтаж сети на витой паре проще. Удобно и то, что к каждому компьютеру подходит только один кабель, а не два, как в случае 10BASE2.
В сегменте 10BASE-T передача сигналов осуществляется по двум витым парам проводов, каждая из которых передает только в одну сторону (одна пара - передающая, другая — принимающая). Кабелем, содержащим такие двойные витые пары, каждый из абонентов сети присоединяется к концентратору (хабу), использование которого в данном случае в отличие от рассмотренных ранее обязательно. Концентратор производит смешение сигналов от абонентов для реализации метода доступа CSMA/CD, то есть в данном случае реализуется топология «пассивная звезда» (рис. 8.7), которая, как уже отмечалось, равноценна топологии «шина».
Длина соединительного кабеля между адаптером и концентратором не должна превышать 100 метров, что часто накладывает существенные ограничения на размещение компьютеров. Кабель используется гибкий, диаметром около б мм. Из четырех витых пар, входящих в кабель, используются только две. Наиболее распространенный тип кабеля — это кабель EIA/TIA категории 3. Но в настоящее время рекомендуется использовать более качественный кабель категории 5 (или даже выше), который
позволяет без проблем переходить на Fast Ethernet. Популярен кабель марки AWG 22-26. Ни в коем случае нельзя применять телефонные кабели, в которых провода не образуют витых пар, так как это вызывает нарушения в работе сети.

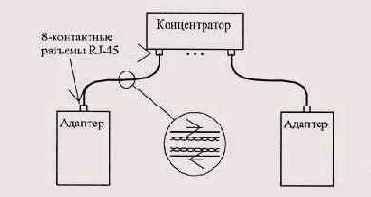

Рис. 8.7. Подключения абонентов сети с помощью витой пары
Кабели присоединяются к адаптеру и к концентратору 8-контактными разъемами типа RJ-45 (рис. 8.8), внешне похожими на обычные телефонные разъемы, в которых используются только четыре контакта. Назначение контактов разъема приведено в табл. 8.2.
Монтаж и обслуживание неэкранированных кабелей с витыми парами (UTP-кабелей) гораздо проще, чем коаксиальных кабелей, так как они не имеют металлической оплетки. Что касается стоимости кабеля, то UTP-кабели стоят примерно вдвое дешевле, чем тонкий коаксиальный кабель, но при этом надо учитывать, что в случае топологии пассивная звезда кабеля обычно требуется гораздо больше, чем при топологии шина.
Табл. 8.2. Назначение контактов разъема RJ-45 сегмента 10BASE-T
Контакт | Назначение | Цвет провода |
1 | ТХ+ | Белый/оранжевый |
2 | ТХ- | Оранжевый/белый |
3 | RX+ | Белый/зеленый |
4 | Не используется | |
5 | Не используется | |
6 | RX- | Зеленый/белый |
7 | Не используется | |
8 | Не используется |
Рис. 8.8. Разъем RJ-45
Передача по витым парам ведется дифференциальными сигналами с целью увеличения помехоустойчивости сети, то есть ни один из проводов этих витых пар не заземляется. В отличие от сегментов с коаксиальным кабелем пользователю не надо ни использовать внешние терминаторы, ни заземлять кабель, достаточно всего лишь обеспечить заземление компьютеров сети.

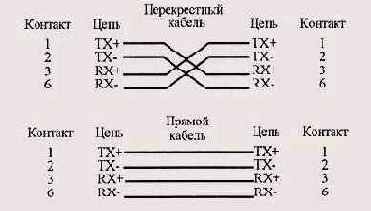

Рис. 8.9. Соединение проводов прямого и перекрестного кабелей сегмента 10BASE-T
В сети 10BASE-T применяются два вида соединения проводов кабеля (рис. 8.9). Если надо объединить в сеть всего два компьютера, то можно обойтись вообще без концентратора, применив так называемый перекрестный кабель (crossover cable), который соединяет передающие контакты одного разъема RJ-45 с приемными контактами другого разъема RJ-45 и наоборот. А для соединения компьютеров с концентратором обычно используется прямой кабель (direct cable), в котором соединяются между собой одинаковые контакты обоих разъемов. На такой прямой кабель рассчитано большинство концентраторов. Надо, правда, учитывать, что иногда перекрестное соединение имеется внутри порта концентратора (стандарт рекомендует помечать такой порт буквой «X»), так что, выполняя соединения в сети, надо быть очень аккуратным. Надо еще учитывать, что кабель, соединяющий два концентратора через обычные порты, должен быть перекрестным. А вот кабель, соединяющий специальный расширительный порт одного концентратора (UpLink) с нормальным портом другого концентратора, должен быть прямым.
Следует также отметить такую особенность адаптеров и концентраторов, рассчитанных на работу с витой парой, как наличие в них встроенного контроля правильности соединения сети. При отсутствии передачи информации они периодически передают тестовые импульсы (NLP - Normal Link Pulse), по наличию которых на приемном конце определяется целостность кабеля. Для визуального контроля правильности соединений предусмотрены специальные светодиоды «Link», которые горят при правильном соединении аппаратуры. Это очень удобно и выгодно отличает сегмент 10BASE-T от 10BASE2 и 10BASE5, где подобная функция из-за шинной структуры в принципе не может быть предусмотрена.
Минимальный набор оборудования для сети на витой паре включает в себя следующие элементы:
Пример соединения компьютеров сети на витой паре по стандарту 10BASE-T показан на рис. 8.10.

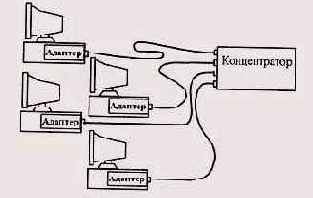

Рис. 8.10. Соединение компьютеров сети 10BASE-T
