Аппаратура BASE


Толстый кабель - это первый, классический тип кабеля, который использовался в Ethernet с самого начала. В настоящее время он не очень широко распространен, хотя и обеспечивает максимальную протяженность сети с топологией «шина». Это связано в первую очередь с большими трудностями монтажа аппаратуры и сравнительно высокой ее стоимостью.

Толстый коаксиальный кабель представляет собой 50-омный кабель диаметром около 1 см и отличается высокой жесткостью. Он имеет два основных типа оболочки: стандартная PVC желтого цвета (например, кабель Belden 9880) и тефлоновая Teflon оранжево-коричневого цвета (например, кабель Belden 89880). Широко распространены толстые кабели типа RG-11 и RG-8 (отличие между ними состоит в том, что у RG-11 посеребрена центральная жила). Толстый кабель - это самая дорогая среда передачи (примерно втрое дороже, чем другие типы). Зато у толстого кабеля лучше помехоустойчивость, меньше затухание и выше механическая прочность.

По стандарту к одному сегменту (длиной до 500 метров) не должно подключаться более 100 абонентов. Расстояния между точками их подключения не должно быть меньше, чем 2,5 метра, иначе возникают искажения передаваемых сигналов. Поэтому для удобства пользователя на оболочку кабеля часто наносятся черные полоски как раз через каждые 2,5 метра.

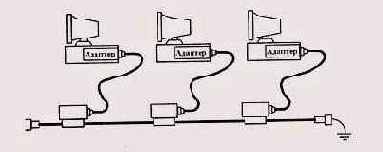

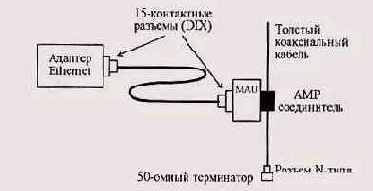

Аппаратные средства 10BASE5 представлены на рис. 8.1. Они включают в себя кабель, разъемы, терминаторы, трансиверы и трансиверные кабели.

Для соединения кусков толстого коаксиального кабеля и присоединения к нему терминаторов используются разъемы так называемого N-типа, установка которых довольно сложна и требует специальных инструментов (в противном случае возможны искажения сигналов на стыках). Два разъема N-типа для увеличения длины кабеля могут соединяться с помощью Barrel-коннекторов.

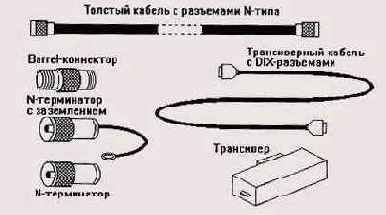

Рис. 8.1. Аппаратура 10BASE5

При выполнении сегмента сети на базе толстого кабеля желательно использовать один кусок кабеля или брать все его куски из одной партии одного производителя. В противном случае на стыках разнородных кабелей могут быть искажения сигналов.
