Адаптеры с внешними трансиверами


Адаптеры Fast Ethernet могут выпускаться с внешним, выносным модулем трансивера для подключения к среде передачи (PHY). В этом случае для присоединения внешнего модуля трансивера к адаптеру используется интерфейс МП (Media-Independent Interface), предусматривающий использование 40-контактного разъема, подобного разъему компьютерного интерфейса SCSI. Сменный модуль трансивера может устанавливаться непосредственно на плате адаптера (в специальный вырез платы), а может связываться с платой адаптера внешним кабелем длиной до 0,5 м (рис. 9.1 и 9.2). При вычислении полного времени задержки в сети необходимо учитывать и задержку в этом трансиверном кабеле.

На плате трансивера располагается микросхема приемопередатчика и разъем, зависящий от типа среды (MDI - Medium Dependent Interface), например, RJ-45 для витой пары. Таким образом, один и тот же адаптер может поддерживать обмен с любым типом среды за счет простой замены сравнительно дешевого трансивера. Понятно, что в целом подобные составные адаптеры оказываются дороже обычных адаптеров со встроенными приемопередатчиками, но иногда их применение оправдано, если предполагается постепенная замена среды передачи, например, на оптоволоконные кабели.

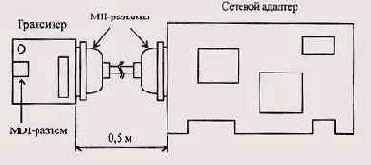

Рис.9.1. Сетевой адаптере внешнимтрансивером на МП-кабеле

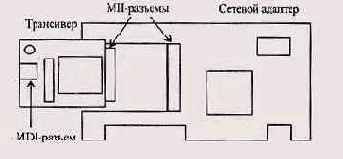

Рис. 9.2. Сетевой адаптер с внешним трансивером, устанавливаемым на плату
