Правила модели

В соответствии с первой моделью, при выборе конфигурации в любом случае надо руководствоваться следующими принципами:

Сегменты, выполненные на электрических кабелях (витых парах) не должны быть длиннее 100 м. Это относится к кабелям всех возможных категорий - 3, 4 и 5, к сегментам 100BASE-T4 и 100BASE-TX.

Сегменты, выполненные на оптоволоконных кабелях, не должны быть длиннее 412м.

Если используются адаптеры с внешними (выносными) трансиверами, то трансиверные кабели (МП) не должны быть длиннее 50 см.

Рис. 10.4. Двухточечное соединение без концентратора

Модель 1 выделяет три возможных конфигурации сети Fast Ethernet:

1. Соединение двух абонентов (узлов) сети напрямую, без репитера или концентратора (рис. 10.4). Абонентами при этом могут выступать не только компьютеры, но и сетевой принтер, порт коммутатора, моста или маршрутизатора. Это соединение называется соединением DTE—DTE или двухточечным.

2. Соединение двух абонентов сети с помощью одного репитер-ного концентратора класса I или класса II (рис. 10.5).

3. Соединение двух абонентов сети с помощью двух репитер-ных концентраторов класса II (рис. 10.6). При этом предполагается, что для связи концентраторов всегда используется электрический кабель длиной не более 5 м. Концентраторы класса II имеют меньшую задержку, поэтому их может быть два. Использование трех концентраторов не допускается в соответствии с моделью 1 ни в коем случае.

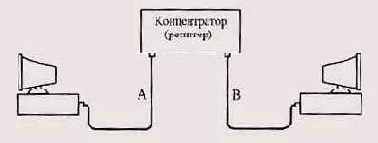

Рис. 10.5. Соединение с одним концентратором

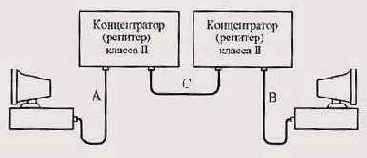

Рис. 10.6. Соединение сдвумя концентраторами

В случае первой конфигурации правила модели 1 предельно простые: электрический кабель не должен быть длиннее 100 м, полудуплексный оптоволоконный не должен быть длиннее 412м, полнодуплексный оптоволоконный - 2000 м (при этом задержка сигнала в кабеле уже не имеет значения, так как метод CSMA/CD не работает).

В случае применения конфигурации с одним концентратором надо ограничивать длину кабелей сети в соответствии с таблицей 10.3.

В случае выбора конфигурации с двумя концентраторами надо ограничивать длину кабелей А и В в соответствии с таблицей 10.4 (по умолчанию предполагается, что кабель С имеет длину 5 м).
