с той или иной областью.


Все ospf-пакеты ассоциируются с той или иной областью. Большинство из них не преодолевает более одного шага. Пакеты, путешествующие по виртуальным каналам, помечаются идентификатором опорной области (backbone) 0.0.0.0. Поле контрольная сумма содержит контрольную сумму IP-пакета, включая поле типа идентификации. Контрольное суммирование производится по модулю 1. Поле тип идентификации может принимать значения 0 при отсутствии контроля доступа, и 1 при наличии контроля. Важную функцию в OSPF-сообщениях выполняет одно-октетное поле опции, оно присутствует в сообщениях типа Hello, объявление состояния канала и описание базы данных.

Любое сообщение ospf начинается с 24-октетного заголовка:

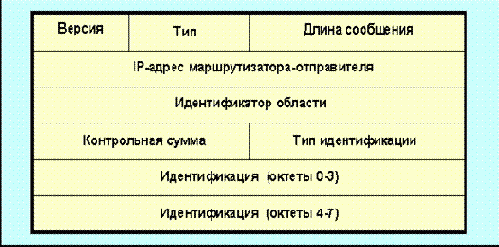

Рис. 64 Формат заголовка сообщений для протокола маршрутизации ospf

Протокол ospf использует сообщение типа Hello для взаимообмена данными между соседними маршрутизаторами.

Маршрутизаторы обмениваются сообщениями из баз данных OSPF, чтобы инициализировать, а в дальнейшем актуализовать свои базы данных, характеризующие топологию сети. Обмен происходит в режиме клиент-сервер. Клиент подтверждает получение каждого сообщения.

Сообщения об изменениях маршрутов могут быть вызваны следующими причинами:

1. Возраст маршрута достиг предельного значения (lsrefreshtime).

2. Изменилось состояние интерфейса.

3. Произошли изменения в маршрутизаторе сети.

4. Произошло изменение состояния одного из соседних маршрутизаторов.

5. Изменилось состояние одного из внутренних маршрутов (появление нового, исчезновение старого и т.д.)

6. Изменение состояния межзонного маршрута.

7. Появление нового маршрутизатора, подключенного к сети.

8. Вариация виртуального маршрута одним из маршрутизаторов.

9. Возникли изменения одного из внешних маршрутов.

10. Маршрутизатор перестал быть пограничным для данной as (например, перезагрузился).

Маршрутная таблица OSPF содержит в себе:

  • IP-адрес места назначения и маску;


  • тип места назначения (сеть, граничный маршрутизатор и т.д.);


  • тип функции (возможен набор маршрутизаторов для каждой из функций TOS (Type of service ));
