Как интерпретировать результаты тестирования мостов, коммутаторов и маршрутизаторов
Часто в периодических изданиях, посвященных сетевой тематике, приводятся результаты тестирования производительности коммуникационного оборудования - мостов, коммутаторов и маршрутизаторов, выполненными в специальных тестовых лабораториях.
Результаты тестирования могут выглядеть, например, следующим образом:
| Модель коммутатора | Производительность в кадрах/сек на один порт |
| 3Com Linkswitch 1000 | 3700 |
| 3Com LANplex 6012 | 4050 |
| Madge LANswitch | 4400 |
| DECswitch 900EF +GIGAswitch | 4400 |
| Cisco Catalyst 5000 | 4900 |
| Cisco Catalyst 2800 | 4500 |
| Bay Networks LattisSwitch 28115 | 3950 |
Тестированиепроводилосьлабораториейжурнала Data Communication International совместнослабораторией European Network Labs.
Для того, чтобы правильно интерпретировать результаты тестирования и принять обоснованное решение о том, какой из коммутаторов можно применить в вашей конкретной сети, нужно прежде всего выяснить, при каких условиях эти результаты были получены и насколько эти условия соответствуют тем, которые могут встретиться в вашей сети.

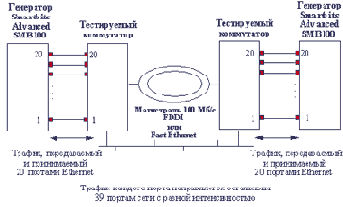

В приведенном примере два тестируемых коммутатора соединялись друг с другом высокоскоростными портами так, как это показано на рисунке 2.15.
Нагрузка на сеть создавалась двумя генераторами трафика SmartbitsAdvancedSMB100, которые посылали трафик на 20 портов Ethernet каждого из двух тестируемых образцов коммутатора. Трафик, посылаемый на каждый входной порт, направлялся через этот порт остальным 39 портам коммутаторов с равной степенью вероятности, так что каждый порт был загружен на 100%, то есть должен был передавать 14880 кадров в секунду. Использовались кадры минимального размера по 64 байта каждый.
Генераторы трафика подсчитывали количество кадров, которые дошли до порта назначения, и на основании этих данных подсчитывались количественные оценки качества передачи трафика коммутаторами.
Рис. 2.15. Схема тестирования коммутаторов
Очевидно, что на основании этих результатов можно выбирать коммутаторы для тех реальных сетей, в которых распределение нагрузки между портами коммутатора близко к равномерному. Такие случаи нередки для одноранговых сетей или же для сетей, где коммутаторы работают на верхних уровнях иерархии, объединяя трафики крупных сегментов. Однако, если коммутатор используется в сети с выделенным сервером, где наблюдается явный перекос трафика в сторону порта, к которому подключен сервер, то необходимо искать результаты тестирования в соответствующих условиях, с несимметричным распределением трафика.
