Классификация средств мониторинга и анализа

Все многообразие средств, применяемых для мониторинга и анализа вычислительных сетей, можно разделить на несколько крупных классов:

Системы управления сетью (NetworkManagementSystems) - централизованные программные системы, которые собирают данные о состоянии узлов и коммуникационных устройств сети, а также данные о трафике, циркулирующем в сети. Эти системы не только осуществляют мониторинг и анализ сети, но и выполняют в автоматическом или полуавтоматическом режиме действия по управлению сетью - включение и отключение портов устройств, изменение параметров мостов адресных таблиц мостов, коммутаторов и маршрутизаторов и т.п. Примерами систем управления могут служить популярные системы HPOpenView, SunNetManager, IBMNetView.

Средства управления системой (SystemManagement). Средства управления системой часто выполняют функции, аналогичные функциям систем управления, но по отношению к другим объектам. В первом случае объектом управления является программное и аппаратное обеспечение компьютеров сети, а во втором - коммуникационное оборудование. Вместе с тем, некоторые функции этих двух видов систем управления могут дублироваться, например, средства управления системой могут выполнять простейший анализ сетевого трафика.

Встроенные системы диагностики и управления (Embeddedsystems). Эти системы выполняются в виде программно-аппаратных модулей, устанавливаемых в коммуникационное оборудование, а также в виде программных модулей, встроенных в операционные системы. Они выполняют функции диагностики и управления только одним устройством, и в этом их основное отличие от централизованных систем управления. Примером средств этого класса может служить модуль управления концентратором Distrebuted 5000, реализующий функции автосегментации портов при обнаружении неисправностей, приписывания портов внутренним сегментам концентратора и некоторые другие. Как правило, встроенные модули управления "по совместительству" выполняют роль SNMP-агентов, поставляющих данные о состоянии устройства для систем управления.

3.1.1. Системы управления

В соответствии с рекомендациями ISO можно выделить следующие функции средств управления сетью:

Управление конфигурацией сети и именованием - состоит в конфигурировании компонентов сети, включая их местоположение, сетевые адреса и идентификаторы, управление параметрами сетевых операционных систем, поддержание схемы сети: также эти функции используются для именования объектов.
Обработка ошибок - это выявление, определение и устранение последствий сбоев и отказов в работе сети.
Анализ производительности - помогает на основе накопленной статистической информации оценивать время ответа системы и величину трафика, а также планировать развитие сети.
Управление безопасностью - включает в себя контроль доступа и сохранение целостности данных. В функции входит процедура аутентификации, проверки привилегий, поддержка ключей шифрования, управления полномочиями. К этой же группе можно отнести важные механизмы управления паролями, внешним доступом, соединения с другими сетями.
Учет работы сети - включает регистрацию и управление используемыми ресурсами и устройствами. Эта функция оперирует такими понятиями как время использования и плата за ресурсы.

Из приведенного списка видно, что системы управления выполняют не только функции мониторинга и анализа работы сети, необходимые для получения исходных данных для настройки сети, но и включают функции активного воздействия на сеть - управления конфигурацией и безопасностью, которые нужны для отработки выработанного плана настройки и оптимизации сети.

Сам этап создания плана настройки сети обычно остается за пределами функций системы управления, хотя некоторые системы управления имеют в своем составе экспертные подсистемы, помогающие администратору или интегратору определить необходимые меры по настройке сети.

Средства управления сетью (NetworkManagement), не следует путать со средствами управления компьютерами и их операционными системами (SystemManagement).

Средства управления системой обычно выполняют следующие функции:

Учет используемых аппаратных и программных средств. Система автоматически собирает информацию об обследованных компьютерах и создает записи в базе данных об аппаратных и программных ресурсах. После этого администратор может быстро выяснить, чем он располагает и где это находится. Например, узнать о том, на каких компьютерах нужно обновить драйверы принтеров, какие ПК обладают достаточным количеством памяти и дискового пространства и т. п.
Распределение и установка программного обеспечения. После завершения обследования администратор может создать пакеты рассылки программного обеспечения - очень эффективный способ для уменьшения стоимости такой процедуры. Система может также позволять централизованно устанавливать и администрировать приложения, которые запускаются с файловых серверов, а также дать возможность конечным пользователям запускать такие приложения с любой рабочей станции сети.
Удаленный анализ производительности и возникающих проблем. Администратор может удаленно управлять мышью, клавиатурой и видеть экран любого ПК, работающего в сети под управлением той или иной сетевой операционной системы. База данных системы управления обычно хранит детальную информацию о конфигурации всех компьютеров в сети для того, чтобы можно было выполнять удаленный анализ возникающих проблем.

Примерами средств управления системой являются такие продукты, как SystemManagementServer компании Microsoft или LANDeskManager фирмы Intel, а типичными представителями средств управления сетями являются системы HPOpenView, SunNetManager и IBMNetView.

В последнее время в области систем управления наблюдаются две достаточно четко выраженные тенденции:

интеграция в одном продукте функций управления сетями и системами,
распределенность системы управления, при которой в системе существует несколько консолей, собирающих информацию о состоянии устройств и систем и выдающих управляющие действия.

Создание систем управления сетями немыслимо без ориентации на определенные стандарты, так как управляющее программное обеспечение и сетевое оборудование, а, значит, и агентов для него, разрабатывают сотни компаний. Поскольку корпоративная сеть наверняка неоднородна, управляющие инструменты не могут отражать специфики одной системы или сети.

Наиболее распространенным протоколом управления сетями является протокол SNMP (SimpleNetworkManagementProtocol), его поддерживают сотни производителей. Главные достоинства протокола SNMP - простота, доступность, независимость от производителей. В значительной степени именно популярность SNMP задержала принятие CMIP, варианта управляющего протокола по версии OSI. Протокол SNMP разработан для управления маршрутизаторами в сети Internet и является частью стека TCP/IP.

SNMP - это протокол, используемый для получения от сетевых устройств информации об их статусе, производительности и характеристиках, которые хранятся в специальной базе данных сетевых устройств, называемой MIB (ManagementInformationBase). Существуют стандарты, определяющие структуру MIB, в том числе набор типов ее переменных (объектов в терминологии ISO), их имена и допустимые операции этими переменными (например, читать). В MIB, наряду с другой информацией, могут храниться сетевой и/или MAC-адреса устройств, значения счетчиков обработанных пакетов и ошибок, номера, приоритеты и информация о состоянии портов. Древовидная структура MIB содержит обязательные (стандартные) поддеревья, а также в ней могут находиться частные (private) поддеревья, позволяющие изготовителю интеллектуальных устройств реализовать какие-либо специфические функции на основе его специфических переменных.

Агент в протоколе SNMP - это обрабатывающий элемент, который обеспечивает менеджерам, размещенным на управляющих станциях сети, доступ к значениям переменных MIB, и тем самым дает им возможностьреализовывать функции по управлению и наблюдению за устройством. Типичная структура системы управления изображена на рисунке 3.1.

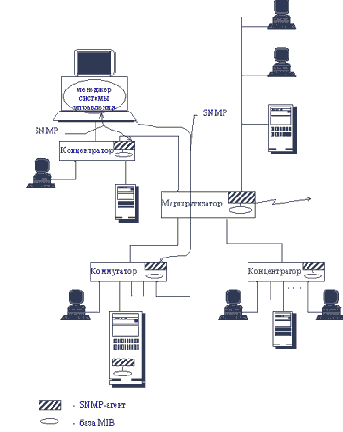

Рис. 3.1. Типичная структура системы управления сетью.

Основные операции по управлению вынесены в управляющую станцию. При этом устройство работает с минимальными издержками на поддержание управляющего протокола. Оно использует почти всю свою вычислительную мощность для выполнения своих основных функций маршрутизатора, моста или концентратора, а агент занимается сбором статистики и значений переменных состояния устройства и передачей их менеджеру системы управления. SNMP - это протокол типа "запрос-ответ", то есть на каждый запрос, поступивший от менеджера, агент должен передать ответ. Особенностью протокола является его чрезвычайная простота - он включает в себя всего несколько команд.

Команда Get-request используется менеджером для получения от агента значения какого-либо объекта по его имени.
Команда GetNext-requestиспользуется менеджером для извлечения значения следующего объекта (без указания его имени) при последовательном просмотре таблицы объектов.
С помощью команды Get-response агент SNMP передает менеджеру ответ на одну из команд Get-request или GetNext-request.
Команда Set используется менеджером для установления значения какого-либо объекта либо условия, при выполнении которого агент SNMP должен послать менеджеру соответствующее сообщение. Может быть определена реакция на такие события как инициализация агента, рестарт агента, обрыв связи, восстановление связи, неверная аутентификация и потеря ближайшего маршрутизатора. Если происходит любое из этих событий, то агент инициализирует прерывание.
Команда Trap используется агентом для сообщения менеджеру о возникновении особой ситуации.
Версия SNMPv.2 добавляет к этому набору команду GetBulk, которая позволяет менеджеру получить несколько значений переменных за один запрос.
