Расчет PDV
Для упрощения расчетов обычно используются справочные данные, содержащие значения задержек распространения сигналов в повторителях, приемопередатчиках и в различных физических средах. В таблице 3 приведены данные, необходимые для расчета значения PDV для всех физических стандартов сетей Ethernet, взятые из справочника Technical Reference Pocket Guide (Volume 4, Number 4) компании Bay Networks.
Таблица 3.
Тип сегмента | База левого сегмента | База промежуточного сегмента | База правого сегмента | Задержка среды на 1 м | Максимальная длина сегмента |
10Base-5 | 11.8 | 46.5 | 169.5 | 0.0866 | 500 |
10Base-2 | 11.8 | 46.5 | 169.5 | 0.1026 | 185 |
10Base-T | 15.3 | 42.0 | 165.0 | 0.113 | 100 |
10Base-FB | - | 24.0 | - | 0.1 | 2000 |
10Base-FL | 12.3 | 33.5 | 156.5 | 0.1 | 2000 |
FOIRL | 7.8 | 29.0 | 152.0 | 0.1 | 1000 |
AUI (> 2 м) | 0 | 0 | 0 | 0.1026 | 2+48 |
Поясним терминологию, использованную в этой таблице, на примере сети, изображенной на рисунке 11.

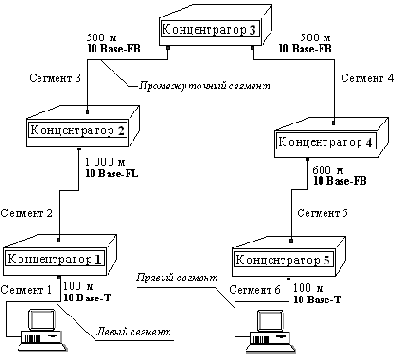

Рис. 11. Пример сети Ethernet, состоящей из сегментов
различных физических стандартов
Левым сегментом называется сегмент, в котором начинается путь сигнала от выхода передатчика (выход Tx) конечного узла. Затем сигнал проходит через промежуточные сегменты и доходит до приемника (вход Rx) наиболее удаленного узла наиболее удаленного сегмента, который называется правым. С каждым сегментом связана постоянная задержка, названная базой, которая зависит только от типа сегмента и от положения сегмента на пути сигнала (левый, промежуточный или правый). Кроме этого, с каждым сегментом связана задержка распространения сигнала вдоль кабеля сегмента, которая зависит от длины сегмента и вычисляется путем умножения времени распространения сигнала по одному метру кабеля (в битовых интервалах) на длину кабеля в метрах.
Общее значение PDV равно сумме базовых и переменных задержек всех сегментов сети. Значения констант в таблице даны с учетом удвоения величины задержки при круговом обходе сети сигналом, поэтому удваивать полученную сумму не нужно.
Так как левый и правый сегмент имеют различные величины базовой задержки, то в случае различных типов сегментов на удаленных краях сети необходимо выполнить расчеты дважды: один раз принять в качестве левого сегмента сегмент одного типа, а во второй раз - сегмент другого типа, а результатом считать максимальное значение PDV. В нашем примере крайние сегменты сети принадлежат к одному типу - стандарту 10Base-T, поэтому двойной расчет не требуется, но если бы они были сегментами разного типа, то в первом случае нужно было бы принять в качестве левого сегмент между станцией и концентратором 1, а во втором считать левым сегмент между станцией и концентратором 5.
Рассчитаем значение PDV для нашего примера.
