Интерфейс MII
Существует два варианта реализации интерфейса MII: внутренний и внешний.
При внутреннем варианте микросхема, реализующая подуровни MAC и согласования, с помощью интереса MII соединяется с микросхемой трансивера внутри одного и того же конструктива, например, платы сетевого адаптера или модуля маршрутизатора (рис. 19). Микросхема трансивера реализует все функции устройства PHY.

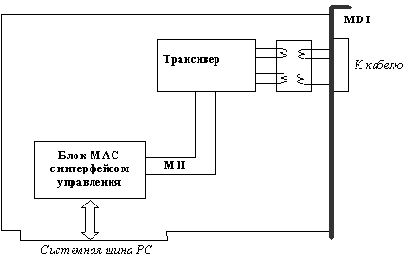

Рис. 19. Сетевой адаптер с внутренним интерфейсом MII
Внешний вариант соответствует случаю, когда трансивер вынесен в отдельное устройство и соединен кабелем MII через разъем MII с микросхемой MAC-подуровня (рис. 20). Разъем MII в отличие от разъема AUI имеет 40 контактов, максимальная длина кабеля MII составляет 1 метр. Сигналы, передаваемые по интерфейсу MII, имеют амплитуду 5 В.

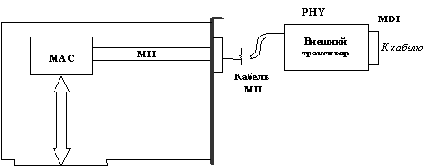

Рис. 20. Использование внешнего трансивера с интерфейсом MII
Интерфейс MII может использоваться не только для связи PHY с MAC, но и для соединения устройств PHY с микросхемой повторения сигналов в многопортовом повторителе-концентраторе (рис. 21).
Рис. 21. Повторитель со встроенными устройствами PHY
