Спецификации физического уровня Fast Ethernet


Для технологии Fast Ethernet разработаны различные варианты физического уровня, отличающиеся не только типом кабеля и электрическими параметрами импульсов, как это сделано в технологии 10 Мб/с Ethernet, но и способом кодирования сигналов, и количеством используемых в кабеле проводников. Поэтому физический уровень Fast Ethernet имеет более сложную структуру, чем классический Ethernet. Эта структура представлена на рисунке 18.

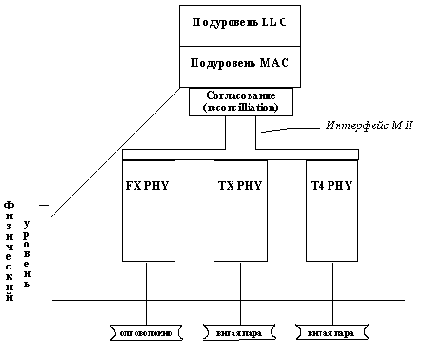

Рис. 18. Структура физического уровня Fast Ethernet

Физический уровень состоит из трех подуровней:

  • Уровень согласования (reconciliation sublayer).
  • Независимый от среды интерфейс (Media Independent Interface, MII).
  • Устройство физического уровня (Physical layer device, PHY).

    Устройство физического уровня (PHY) обеспечивает кодирование данных, поступающих от MAC-подуровня для передачи их по кабелю определенного типа, синхронизацию передаваемых по кабелю данных, а также прием и декодирование данных в узле-приемнике.

    Интерфейс MII поддерживает независимый от используемой физической среды способ обмена данными между MAC-подуровнем и подуровнем PHY. Этот интерфейс аналогичен по назначению интерфейсу AUI классического Ethernet'а за исключением того, что интерфейс AUI располагался между подуровнем физического кодирования сигнала (для любых вариантов кабеля использовался одинаковый метод физического кодирования - манчестерский код) и подуровнем физического присоединения к среде, а интерфейс MII располагается между MAC-подуровнем и подуровнями кодирования сигнала, которых в стандарте Fast Ethernet три - FX, TX и T4.

    Подуровень согласования нужен для того, чтобы согласовать работу подуровня MAC с интерфейсом MII.
