Процедура установления физического соединения


Блоки PMD и PHY, реализующие физический уровень технологии FDDI для каждого порта, участвуют в процедуре инициализации физического соединения каждого порта станции с портом предшествующей или последующей станций. Эта процедура проводится при непосредственном участии блока управления станцией - SMT (Station Management). Блок управления станцией выполняет большое количество функций, получая информацию и управляя всеми остальными блоками станции - PMD, PHY и MAC. Рассмотрим группу функций SMT, управляющих физическими соединениями портов и конфигурацией внутреннего пути данных. Эта группа функций получила название Connection Management (CMT).

На рисунке 52 показан состав функций CMT и связь их с блоками PMD, PHY, MAC и некоторыми другими элементами станции.

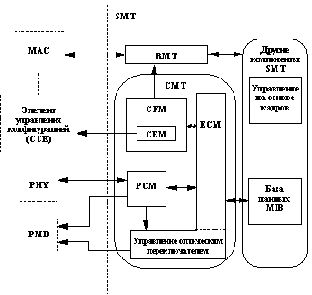

Рис. 52. Структура блока управления конфигурацией CMT

Станция, имеющая несколько портов, обеспечивает для каждого из них блоки PMD, PHY и элемент управления конфигурацией CCE (Control Configuration Element). ССЕ - это переключатель, который соединяет входы и выходы первичного и вторичного колец, подключенных к порту извне, с внутренними путями данных станции, в результате данные могут передаваться из порта элементу MAC станции, а могут непосредственно переправляться на другой порт. Реконфигурация станции при ее реакции на отказы производится именно переключателем CCE.

Блок управления конфигурацией имеет в своем составе несколько элементов PCM (Physical Connection Management), по одному на каждый порт. Элемент PCM управляет физическим состоянием линии своего порта, анализируя символы, приходящие от PHY, и передавая PHY свои команды. Если элемент PCM обнаруживает изменение состояния линии, то он оповещает об этом элемент CFM (Configuration Management), который отвечает за конфигурацию внутреннего пути данных. Элемент CFM производит конфигурирование внутреннего пути, управляя переключателями портов CCE. Делает он это с помощью элементов CEM (Configuration Element Management), каждый из которых управляет одним переключателем CCE.
Блок ECM ( Entity Coordination Management) координирует работу всех блоков и элементов блока управления конфигурацией CMT.

Установление физического соединения - основная задача блока PCM. Блок PCM каждого порта начинает эту процедуру по команде PC_Start, получаемой от координирующего элемента ECM (рис. 53).

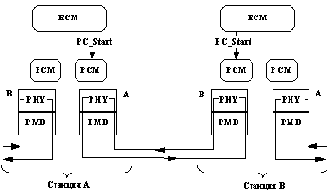

Рис. 53. Управление физическим соединением портов

При получении этой команды блок PCM локального порта начинает обмениваться символами кодов 4B/5B по миникольцу, образуемому двумя соседними портами. Процедура инициализации физического соединения - это распределенная процедура, в ней участвуют два РСM соседних портов.

Во время этой процедуры для обмена информацией соседние порты используют не отдельные символы, а достаточно длинные последовательности символов, что повышает надежность взаимодействия. Эти последовательности называются состоянием линии. Всего используется 4 состояния линии:

  • Quiet Line State, QLS - состояние молчания, состоит в передаче 16 или 17 символов Quiet подряд.
  • Master Link State, MLS - состояние главного порта, состоит в передаче 8 или 9 пар символов Halt-Quiet.
  • Halt Link State, HLS - состояние останова, состоит в передаче 16 или 17 символов Halt подряд.
  • Idle Link State, ILS - состояние простоя, состоит в передаче 16 или 17 символов Idle подряд.

    Первый этап инициализации заключается в передаче портом - инициатором соединения - состояния QLS соседнему порту. Тот должен при этом перейти в состояние BREAK - разрыва связи, независимо от того, в каком состоянии связь находилась до получения символов QLS. Соседний порт, перейдя в состояние BREAK, также посылает символы QLS, обозначая свой переход.

    После того, как порт-инициатор убедился, что первый этап инициализации выполнен, он выполняет следующий этап - переход в состояние CONNECT (соединение). Делает он это посылкой символов HLS, на что соседний порт также должен ответить символами HLS.

    Если состояние CONNECT установлено, то порт-инициатор начинает наиболее содержательный этап инициализации - NEXT, включающий обмен информацией о типе портов, проведение тестирования качества линии и проведение тестового обмена МАС-кадрами.


    Этап NEXT состоит в обмене между соседними портами 10-ю сообщениями, которые передаются по очереди. Порт передает одно свое сообщение, затем получает и анализирует сообщение от соседа и так далее. Каждое сообщение несет один бит информации и кодируется последовательностями MLS - логический ноль, или HLS - логическая единица.

    Первые два сообщения несут информацию о типе своего порта. Для кодирования нужны два бита, так как существует четыре типа портов - А, В, М или S. Третье сообщение говорит соседнему порту, приемлемо ли для данного порта соединение с указанным в принятых сообщениях типом порта. Если да, то следующие сообщения оговаривают длительность процедуры тестирования качества линии, а затем передают информацию о результатах тестирования. Тест состоит в передаче в течение определенного времени символов Idle и подсчете искаженных символов. Если качество линии приемлемо, то выполняется тестовый обмен кадрами данных с участием блоков MAC станций.

    Если все этапы инициализации прошли успешно, то физическое соединение считается установленным и активным. По нему начинают передаваться символы простоя и кадры данных. Однако, до тех пор, пока станция не выполнит процедуру логического вхождения станции в кольцо, эти кадры могут нести только служебную информацию.
