Базовые технологии локальных сетей



Функции уровня PMI


Функции, не зависящие от физической среды, представленные на рисунке 60, включают квартетную канальную шифрацию, кодирование 5B/6B, добавление к кадру преамбулы, начального и конечного ограничителей и передачу кадра на уровень PMD.

Рис. 60. Функции уровней PMI и PMD

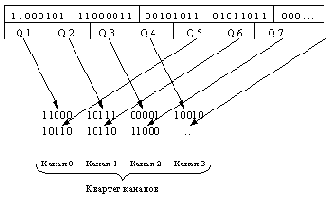

Процесс квартетного распределения по каналам состоит в последовательном делении байтов МАС-кадра на порции данных по 5 бит (квинтеты), а также в последовательном распределении этих порций между четырьмя каналами, как это показано на рисунке 61.

Рис. 61. Распределение квинтетов по 4-м каналам

Каждый из 4-х каналов представляет собой одну витую пару: канал 0 - пару, образованную контактами 1 и 2, канал 1 - пару 3 - 6, канал 2 - пару 4 - 5, канал 3 - пару 7 - 8. Двухпарные спецификации физического уровня PMD используют затем схему мультиплексирования, преобразующую 4 канала в 2 или 1.

Шифрация данных состоит в случайном "перемешивании" квинтетов данных с целью исключения комбинаций из повторяющихся единиц или нулей. Перемешивание производится с помощью специальных устройств - скремблеров. Случайные наборы цифр уменьшают излучение радиоволн и взаимные наводки в кабеле.

Кодирование по схеме 5B/6B - это процесс отображения "перемешанных" квинтетов в заранее определенные 6-битовые коды. Этот процесс создает сбалансированные коды, содержащие равное количество единиц и нулей, что обеспечивает гарантированную синхронизацию приемника при изменениях входного сигнала.

Кодирование 5B/6B обеспечивает также контроль за ошибками при передаче, так как некорректные квинтеты, содержащие больше трех единиц или больше трех нулей, легко обнаружить.

На рисунке 62 приведен пример квинтетов данных, зашифрованных и преобразованных в символы 5B/6B. Поскольку существует только 16 сбалансированных символов, 32 комбинации, содержащиеся в квинтете, используют для своего представления два 6-ти битных символа, используемых по очереди для соблюдения баланса постоянного тока.

Рис. 62. Пример шифрации и кодирования квинтетов

Преамбула, начальный и конечный ограничители добавляются в каждом канале для корректной передачи данных через сеть.
