Базовые технологии локальных сетей



Функции уровня MAC


Функции уровня МАС включают реализацию протокола доступа Demand Priority, подготовки линии связи и формирования кадра соответствующего формата.

Метод Demand Priority (приоритетный доступ по требованию) основан на том, что узел, которому нужно передать кадр по сети, передает запрос (требование) на выполнение этой операции концентратору. Каждый запрос может иметь либо низкий, либо высокий приоритеты. Высокий приоритет отводится для трафика чувствительных к задержкам мультимедийных приложений.

Высокоприоритетные запросы всегда обслуживаются раньше низкоприоритетных. Требуемый уровень приоритета кадра устанавливается протоколами верхних уровней, не входящими в технологию 100VG-AnyLAN, например, Real Audio, и передается для отработки уровню МАС.

Как показано на рисунке 60, концентратор уровня 1 постоянно сканирует запросы узлов, используя алгоритм кругового опроса (round-robin). Это сканирование позволяет концентратору определить, какие узлы требуют передачи кадров через сеть и каковы их приоритеты.

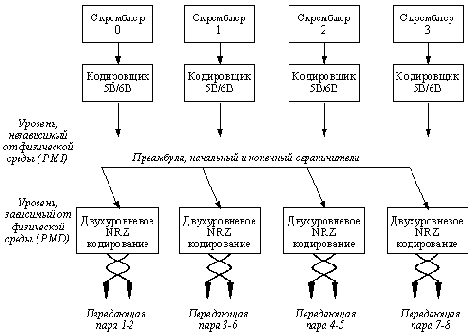

Рис. 60. Функции уровней PMI и PMD

В течение одного цикла кругового сканирования каждому узлу разрешается передать один кадр данных через сеть. Концентраторы, присоединенные как узлы к концентраторам верхних уровней иерархии, также выполняют свои циклы сканирования и передают запрос на передачу кадров концентратору. Концентратор нижнего уровня с N портами имеет право передать N кадров в течение одного цикла опроса.

Каждый концентратор ведет отдельные очереди для низкоприоритетных и высокоприоритетных запросов. Низкоприоритетные запросы обслуживаются только до тех пор, пока не получен высокоприоритетный запрос. В этом случае текущая передача низкоприоритетного кадра завершается и обрабатывается высокоприоритетный запрос. Перед возвратом к обслуживанию низкоприоритетных кадров должны быть обслужены все высокоприоритетные запросы. Для того, чтобы гарантировать доступ для низкоприоритетных запросов в периоды высокой интенсивности поступления высокоприоритетных запросов, вводится порог ожидания запроса.
Если у какого- либо низкоприоритетного запроса время ожидания превышает этот порог, то ему присваивается высокий приоритет.

На рисунке 60 показан пример цикла кругового опроса. Сначала предположим, что все порты передали запросы нормального приоритета и что в начальный момент времени корневой концентратор начал круговой опрос. Порядок обслуживания портов будет следующим: 1-1 (уровень 1 - порт 1), 2 -1, 2-3, 2-N, 1-3, 1-N.

Теперь предположим, что узлы 1-1, 2-3 и 1-3 выставили высокоприоритетные запросы. В этом случае порядок обслуживания будет таким: 1-1, 2-3, 1-3, 2-1, 2-N, 1-N.

Процедура подготовки линии Link Training "обучает" внутренние схемы концентратора и узла приему и передаче данных, а также проверяет работоспособность линии, соединяющей концентратор и узел.

Во время подготовки линии концентратор и узел обмениваются серией специальных тестовых кадров. Данная процедура включает функциональный тест кабеля, дающий возможность убедиться в том, что кабель правильно соединяет контакты разъемов и информация может быть корректно передана между концентратором и узлом.

Процедура подготовки также позволяет концентратору автоматически узнать информацию об узлах, подключенных к каждому порту. Кадры, получаемые концентратором от узла во время подготовки, содержат данные о типе устройства (конечный узел, концентратор, мост, маршрутизатор, анализатор протокола и т.п.), режиме работы (нормальный или монитор), адресе узла, присоединенного к данному порту.

Процедура подготовки инициируется узлом, когда узел или концентратор впервые включаются или при первом присоединении узла к концентратору. Узел или концентратор могут потребовать выполнения процедуры подготовки при обнаружении ошибочной ситуации.

Уровень МАС получает кадр от уровня LLC и добавляет к нему адрес узла-источника, дополняет поле данных байтами-заполнителями до минимально допустимого размера, если это требуется, а затем вычисляет контрольную сумму и помещает ее в соответствующее поле. После этого кадр передается на физический уровень.
