Назначение виртуальных сетей
Кроме своего основного назначения - повышения пропускной способности связей в сети - коммутатор позволяет локализовывать потоки информации в сети, а также контролировать эти потоки и управлять ими, используя пользовательские фильтры. Однако, пользовательский фильтр может запретить передачи кадров только по конкретным адресам, а широковещательный трафик он передает всем сегментам сети. Так требует алгоритм работы моста, который реализован в коммутаторе, поэтому сети, созданные на основе мостов и коммутаторов иногда называют плоскими - из-за отсутствия барьеров на пути широковещательного трафика.
Технология виртуальных сетей (Virtual LAN, VLAN) позволяет преодолеть указанное ограничение. Виртуальной сетью называется группа узлов сети, трафик которой, в том числе и широковещательный, на канальном уровне полностью изолирован от других узлов сети. Это означает, что передача кадров между разными виртуальными сегментами на основании адреса канального уровня невозможна, независимо от типа адреса - уникального, группового или широковещательного. В то же время внутри виртуальной сети кадры передаются по технологии коммутации, то есть только на тот порт, который связан с адресом назначения кадра.
Говорят, что виртуальная сеть образует домен широковещательного трафика (broadcast domain), по аналогии с доменом коллизий, который образуется повторителями сетей Ethernet.
Назначение технологии виртуальных сетей состоит в облегчении процесса создания независимых сетей, которые затем должны связываться с помощью протоколов сетевого уровня. Для решения этой задачи до появления технологии виртуальных сетей использовались отдельные повторители, каждый из которых образовывал независимую сеть. Затем эти сети связывались маршрутизаторами в единую интерсеть (рис. 73).

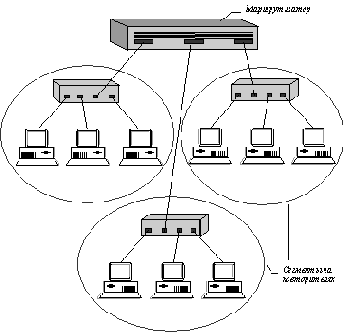

Рис. 73. Интерсеть, состоящая из сетей, построенных на основе повторителей
При изменении состава сегментов (переход пользователя в другую сеть, дробление крупных сегментов) при таком подходе приходится производить физическую перекоммутацию разъемов на передних панелях повторителей или в кроссовых панелях, что не очень удобно в больших сетях - много физической работы, к тому же высока вероятность ошибки.
Поэтому для устранения необходимости физической перекоммутации узлов стали применять многосегментные повторители (рис. 74). В наиболее совершенных моделях таких повторителей приписывание отдельного порта к любому из внутренних сегментов производится программным путем, обычно с помощью удобного графического интерфейса. Примерами таких повторителей могут служить концентратор Distributed 5000 компании Bay Networks и концентратор PortSwitch компании 3Com. Программное приписывание порта сегменту часто называют статической или конфигурационной коммутацией.
Рис. 74. Многосегментный повторитель с конфигурационной коммутацией
Однако, решение задачи изменения состава сегментов с помощью повторителей накладывает некоторые ограничения на структуру сети - количество сегментов такого повторителя обычно невелико, поэтому выделить каждому узлу свой сегмент, как это можно сделать с помощью коммутатора, нереально. Поэтому сети, построенные на основе повторителей с конфигурационной коммутацией, по-прежнему основаны на разделении среды передачи данных между большим количеством узлов, и, следовательно, обладают гораздо меньшей производительностью по сравнению с сетями, построенными на основе коммутаторов.
При использовании технологии виртуальных сетей в коммутаторах одновременно решаются две задачи:
- повышение производительности в каждой из виртуальных сетей, так как коммутатор передает кадры в такой сети только узлу назначения;
- изоляция сетей друг от друга для управления правами доступа пользователей и создания защитных барьеров на пути широковещательных штормов.
Для связи виртуальных сетей в интерсеть требуется привлечение сетевого уровня. Он может быть реализован в отдельном маршрутизаторе, а может работать и в составе программного обеспечения коммутатора.
